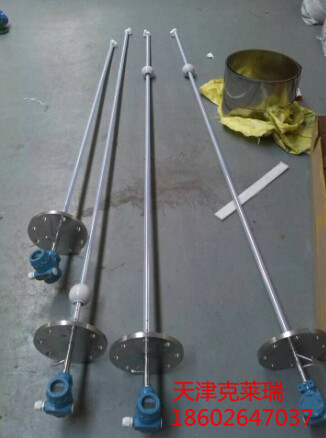

顶装磁浮球液位计由浮球、插杆等组成。浮球液位计通过连接法兰安装于容器顶上,浮球根据排开液体体积相等等原理浮于液面,当容器的液位变化时浮球也随着上下移动,由于磁性作用,浮球液位计的干簧受磁性吸合,把液面位置变化成电信号,通过显示仪表用数字显示液体的实际位置,浮球液位计从而达到液面的远距离检测和控制。 顶装磁浮球液位计,耐腐蚀衬四氟磁浮球液位计
顶装磁浮球液位计组成及工作原理: 液位计主要由磁浮球、传感器、变送器三部分组成,当磁浮球随被测介质液位变化而上下浮动时浮球内磁组件吸合传感器内某一相应位置的干簧管。使传感器的总电阻(或电压)发生相应变化,再由变送器将电阻(或电压)的变化转换成4~20mA·DC的标准电流信号输出,可构成位式液位调节、断续的连续的PID液位调节系统。
顶装磁浮球液位计技术参数: 测量范围:0~3500mm 供电电压:12~36VDC 输出信号:两线制4~20mA.DC可叠加数字信号,由用户选择开方或线性输出 负载电阻:250Ω 测量精度:±10mm 环境温度:-40~80℃ 工作温度:-20~120℃ 公称压力:≤1.6MPa 法兰标准:A:JB/T82.1-94(平面法兰),DN100 PN1.6 球φ90mm B:JB/T82.1-94(平面法兰),DN80 PN0.6 球φ76mm 介质密度:≥0.65g/cm3 介质粘度:≤0.015PaS 接液材质:不锈钢 防护等级:IP65 顶装磁浮球液位计,耐腐蚀衬四氟磁浮球液位计
顶装磁浮球液位计选型说明: 型号 | 说明 | UQK |
| 磁浮球液位计 | 安装结构 | 01 |
| 顶置式 | 02 |
| 侧侧式 | 03 |
| 侧底式 | 04 |
| 支架式 | 测量范围(量程) | H |
| □□□□mm | 引颈长度 | L | □□mm(选01型时请注明) |
顶装磁浮球液位计安装结构方式: 浮球液位计分以下四种安装方式: A:顶置安装 B:侧侧安装 C:侧底安装 D:支架安装 对于敞口或非金属容器,可以采用支架安装方式。具体形式见图3。
|
